MODULE DE SPATIALISATION SONORE BASÉ SUR MICROCONTRÔLEURS ET POTENTIOMÈTRES DIGITAL

projet mené par Thomas Bigot et Frederic Villeneuve Séguier.

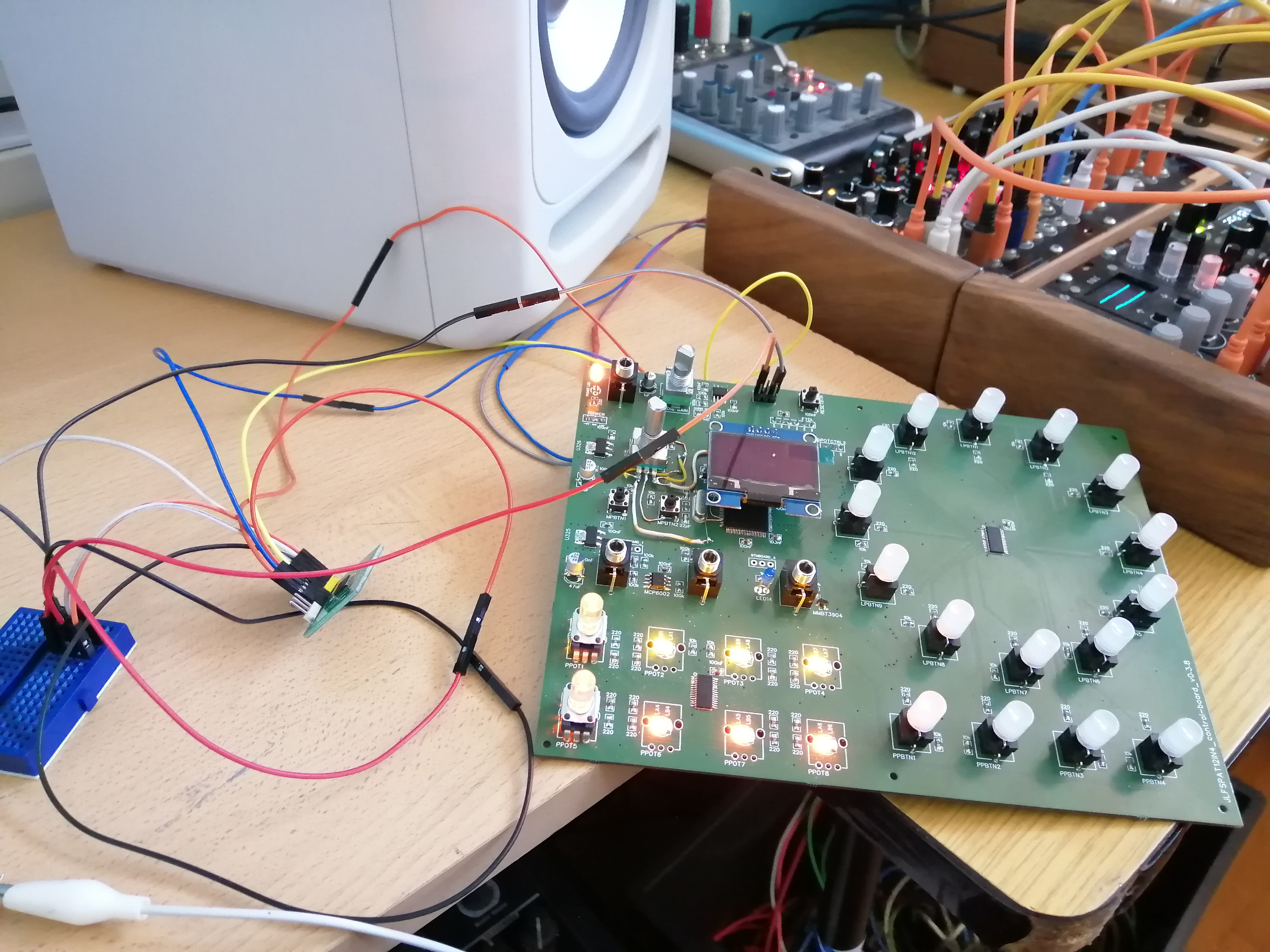

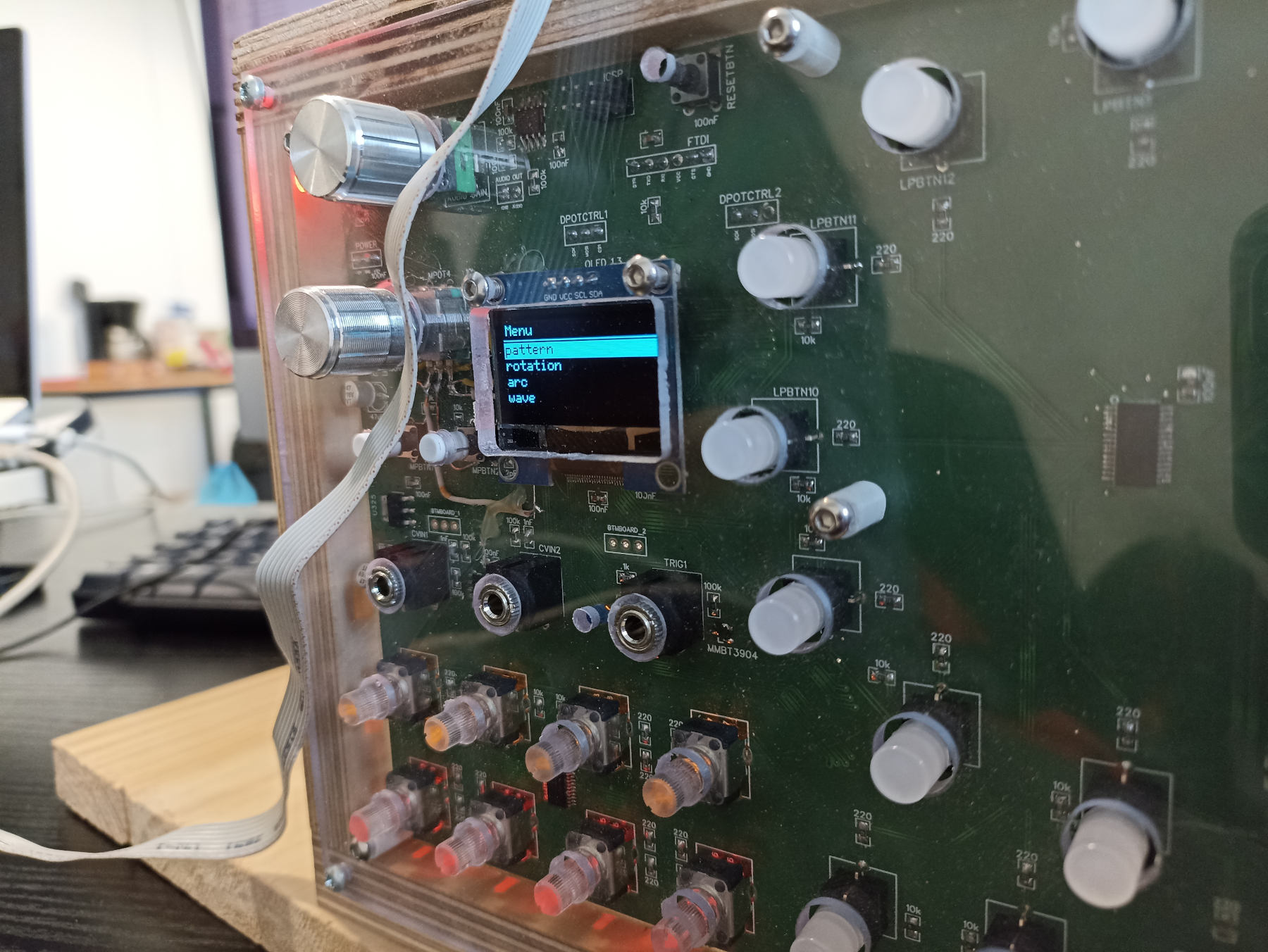

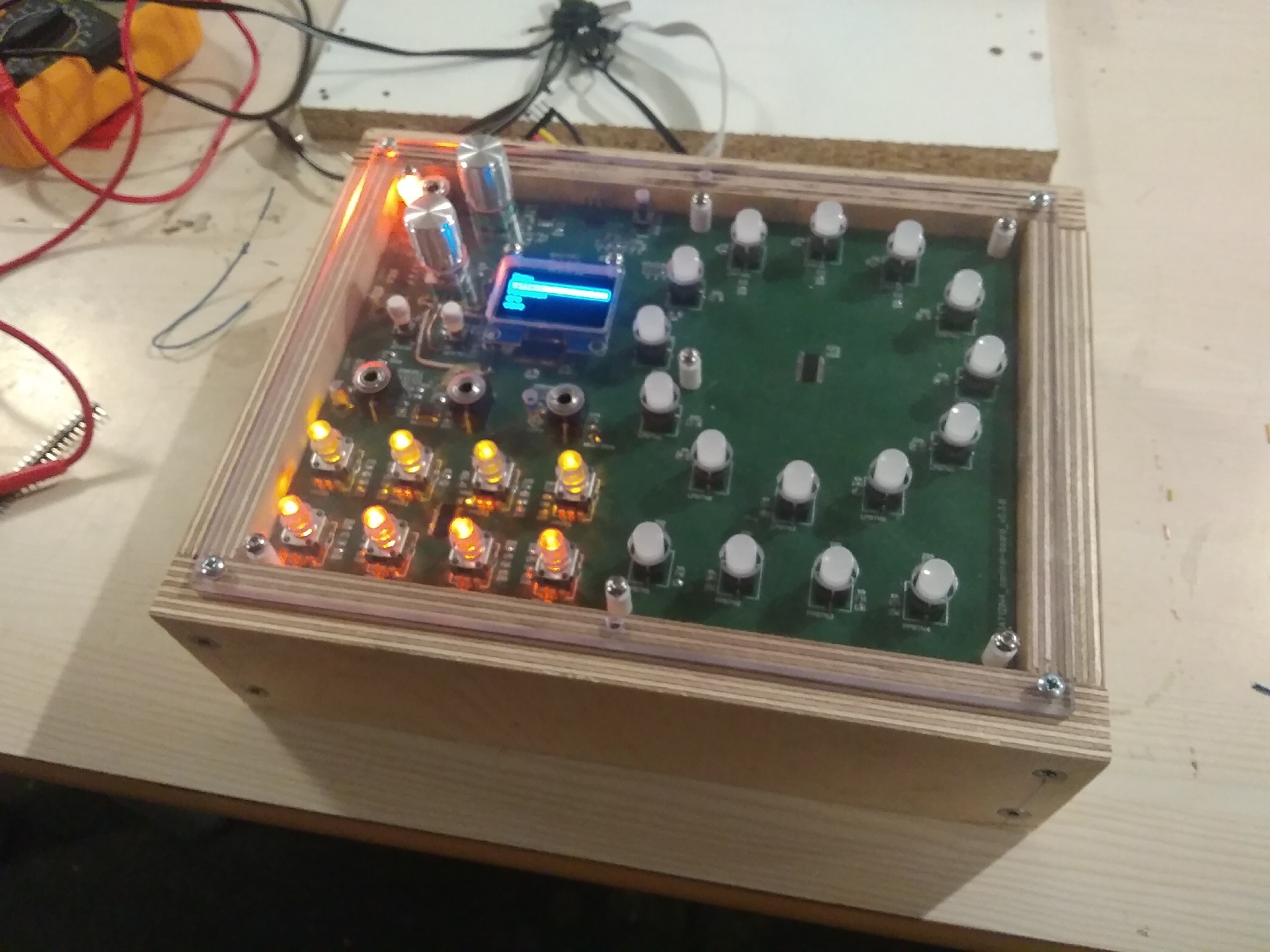

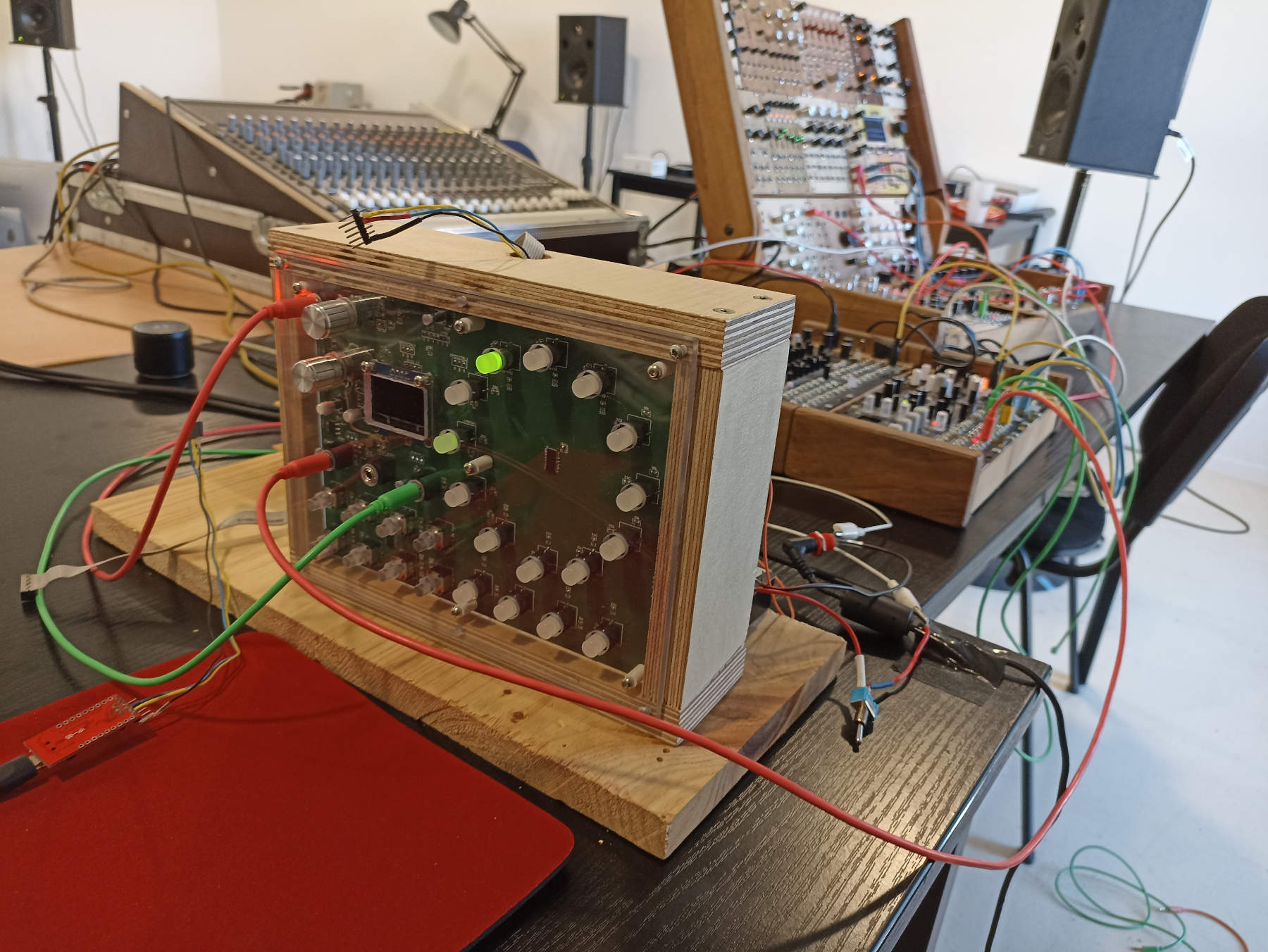

JLFSPAT v.0.3.8

1 audio in / 12 audio out / 1 trig in / 2 cv in

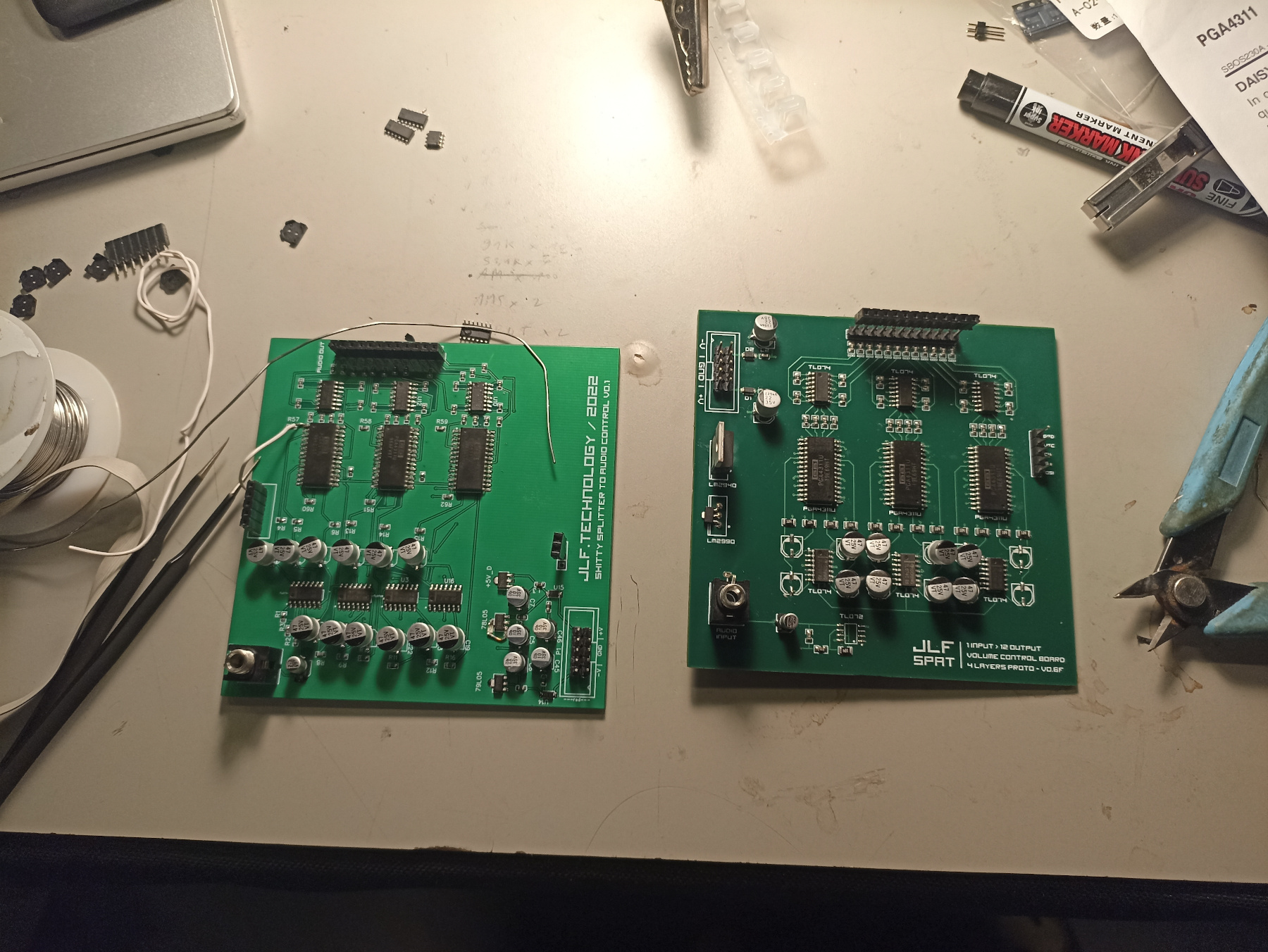

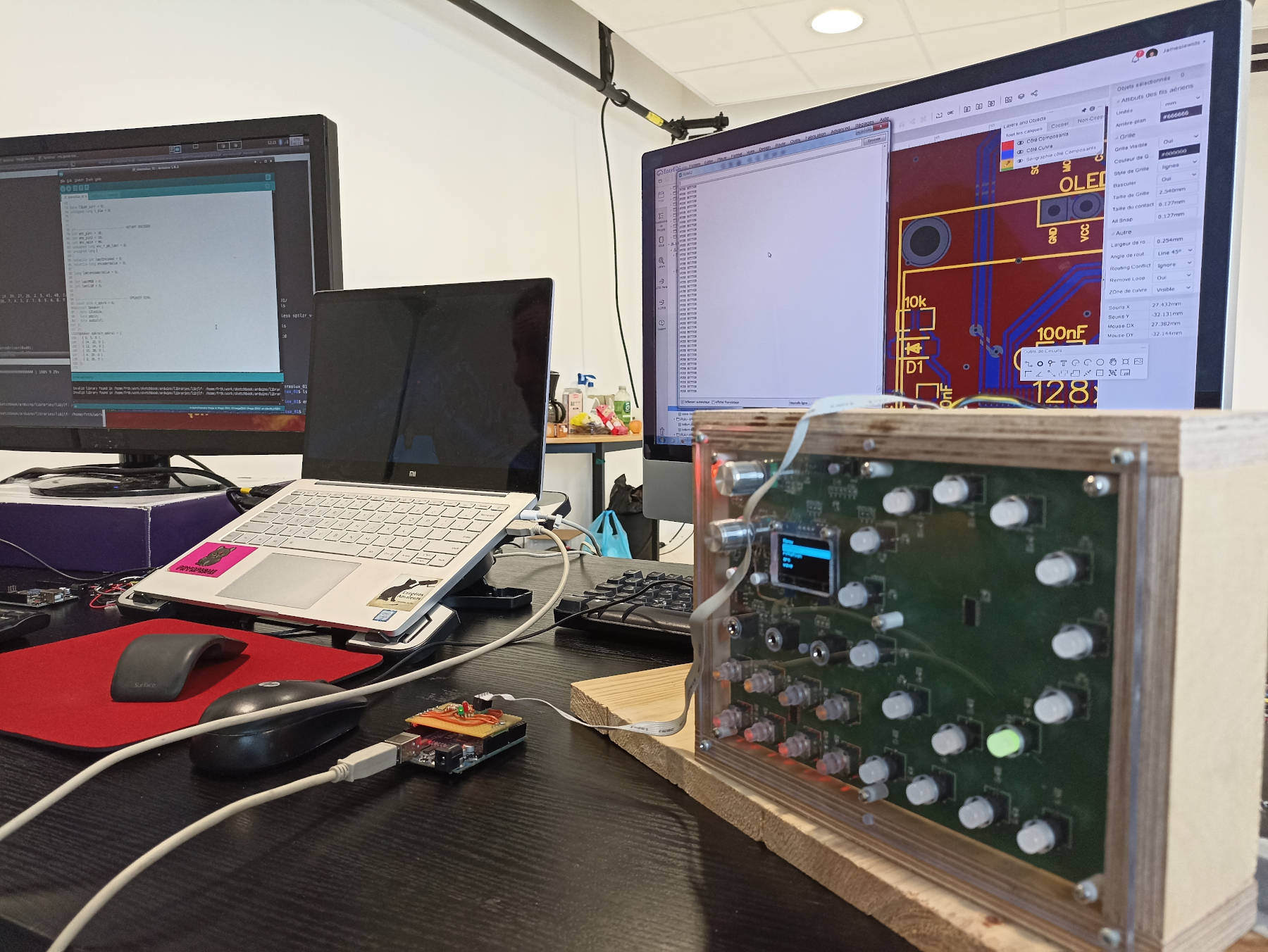

version cms, 1ère carte conçue et envoyée en production

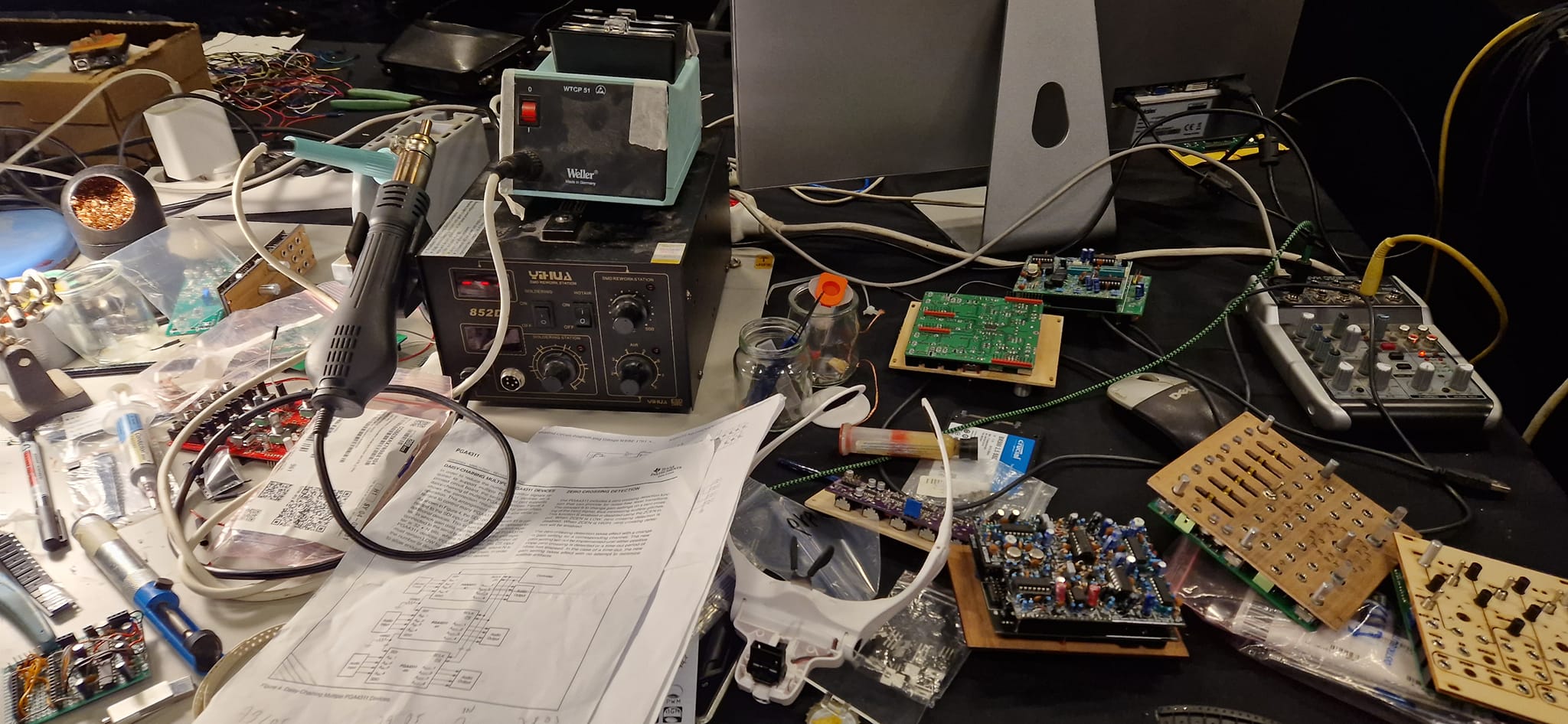

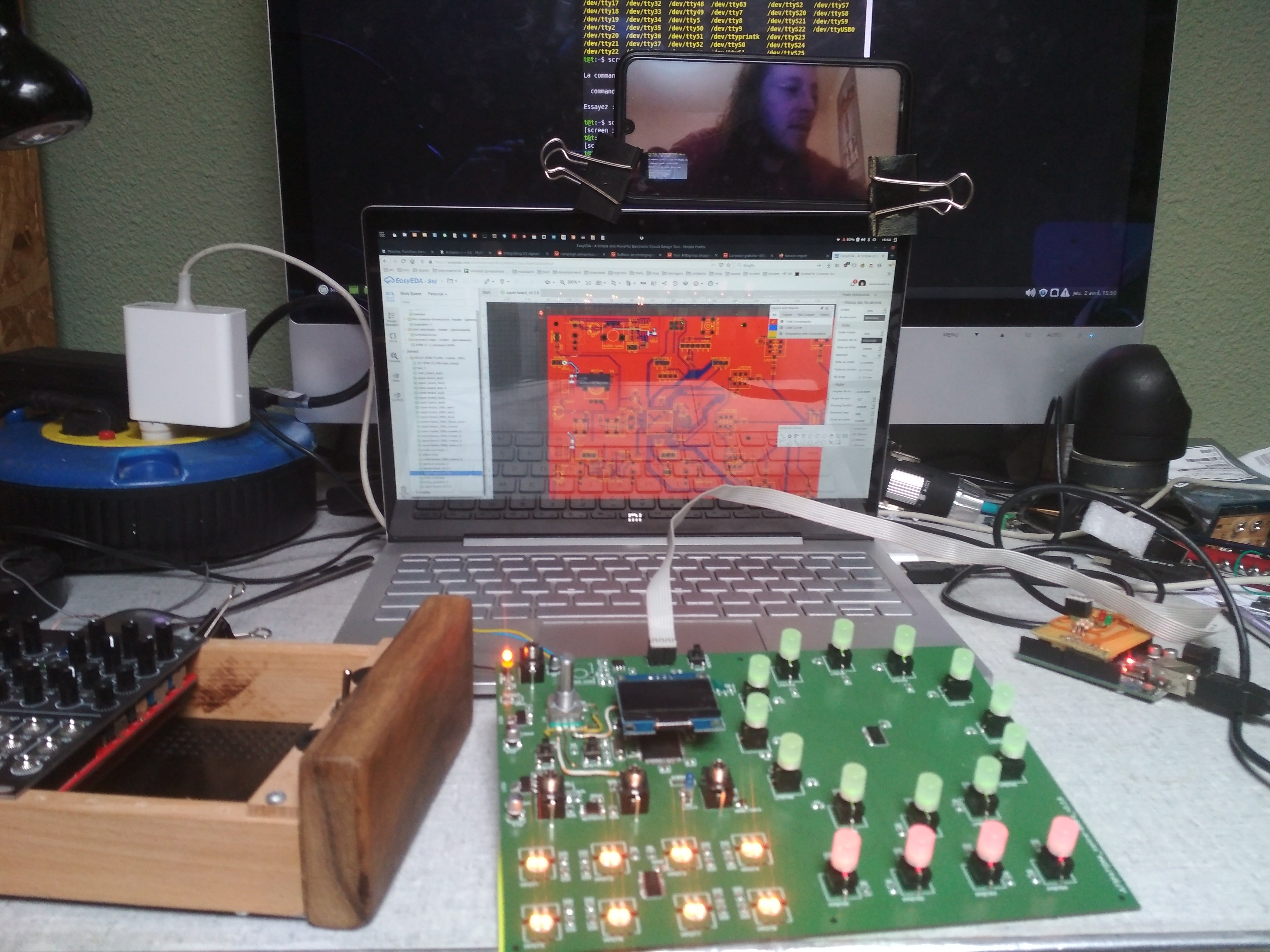

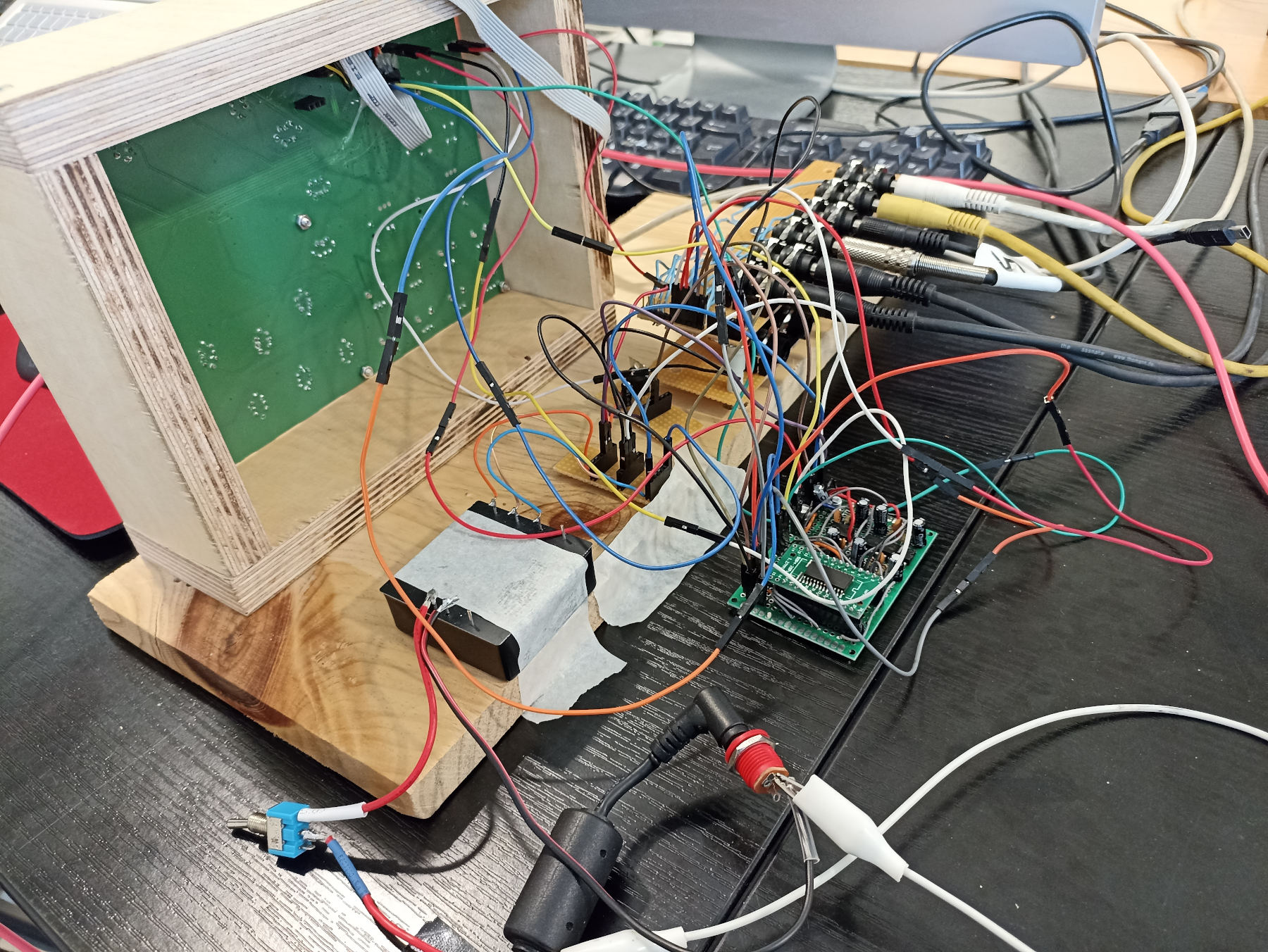

lockdown work in progress

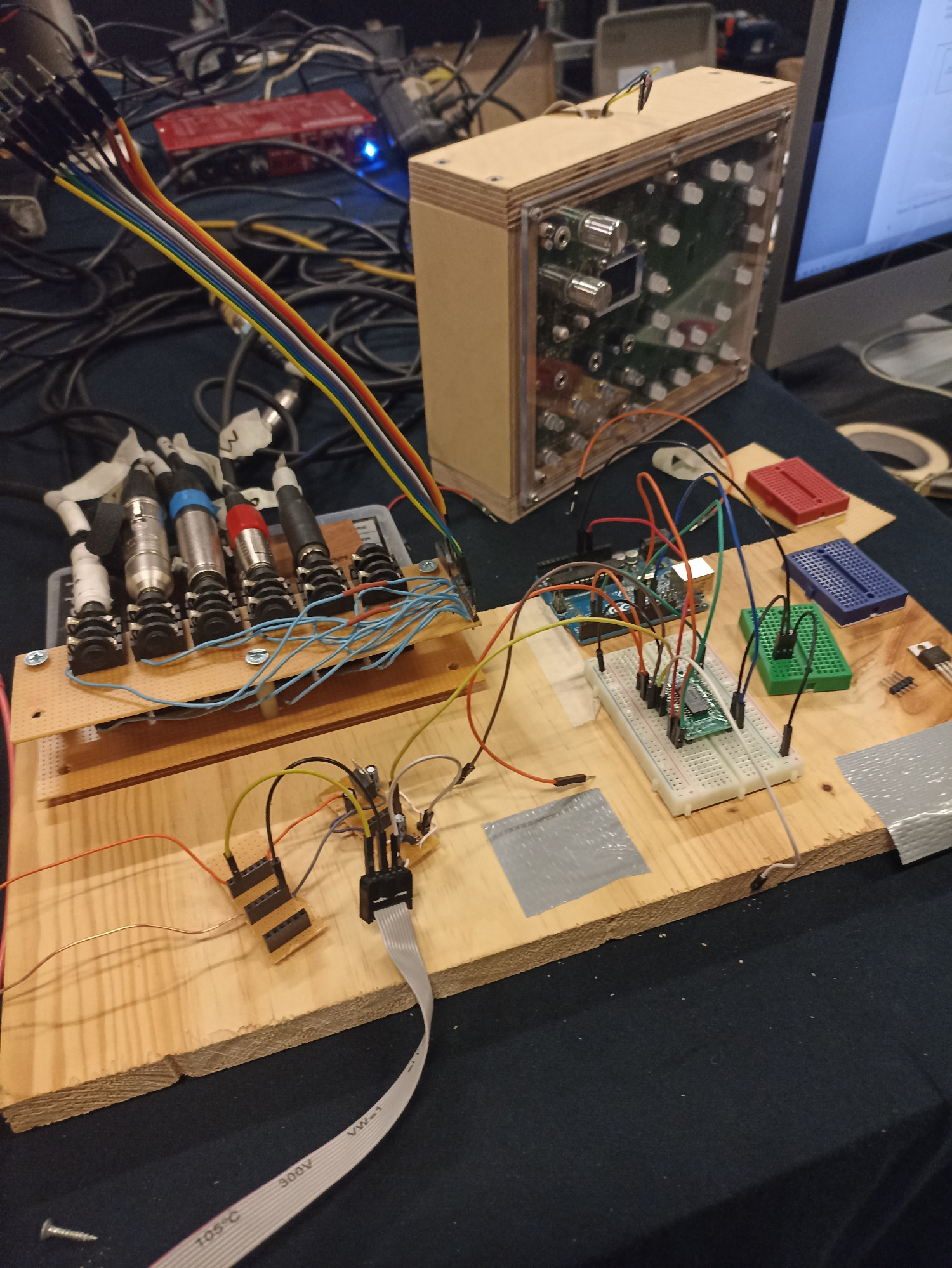

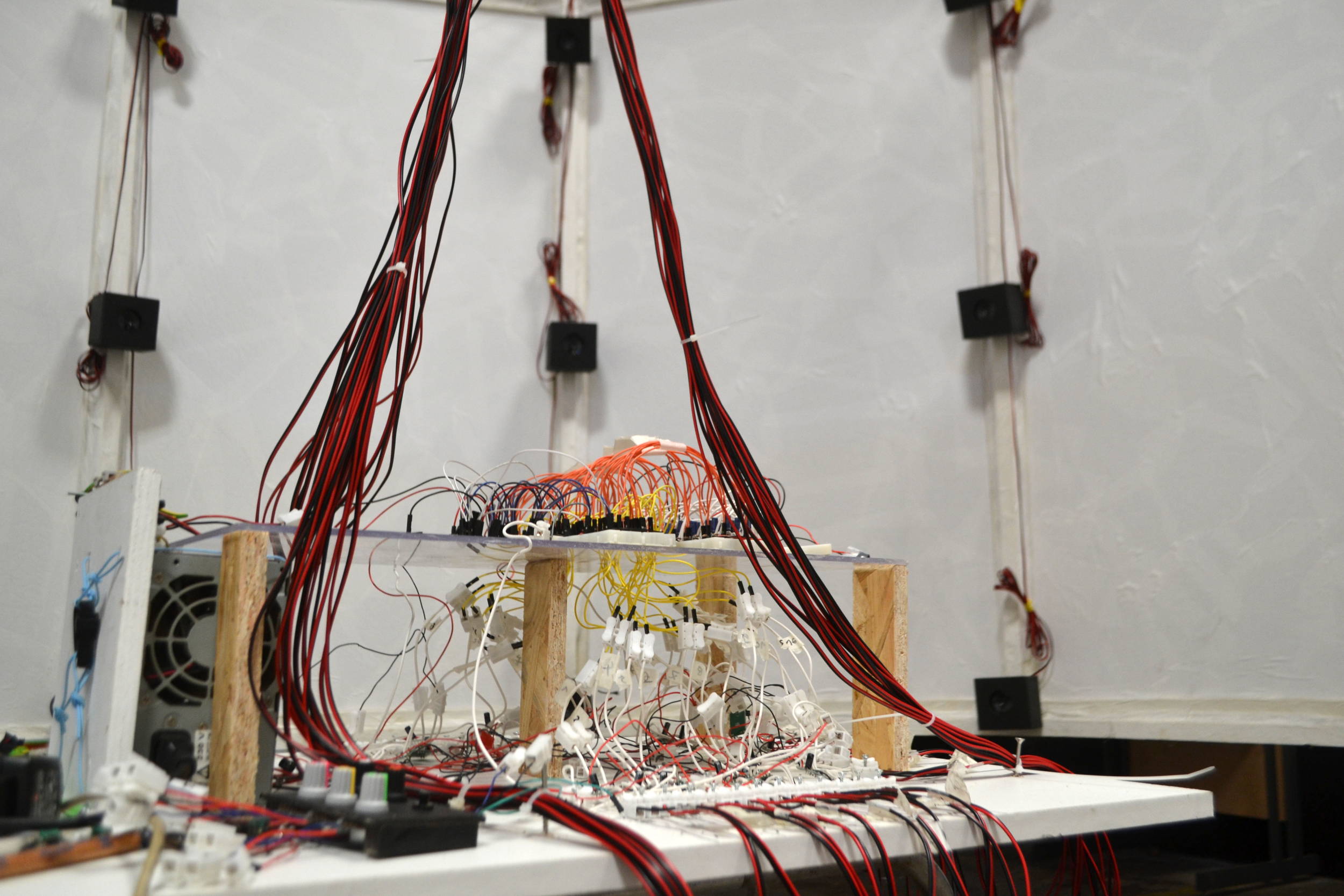

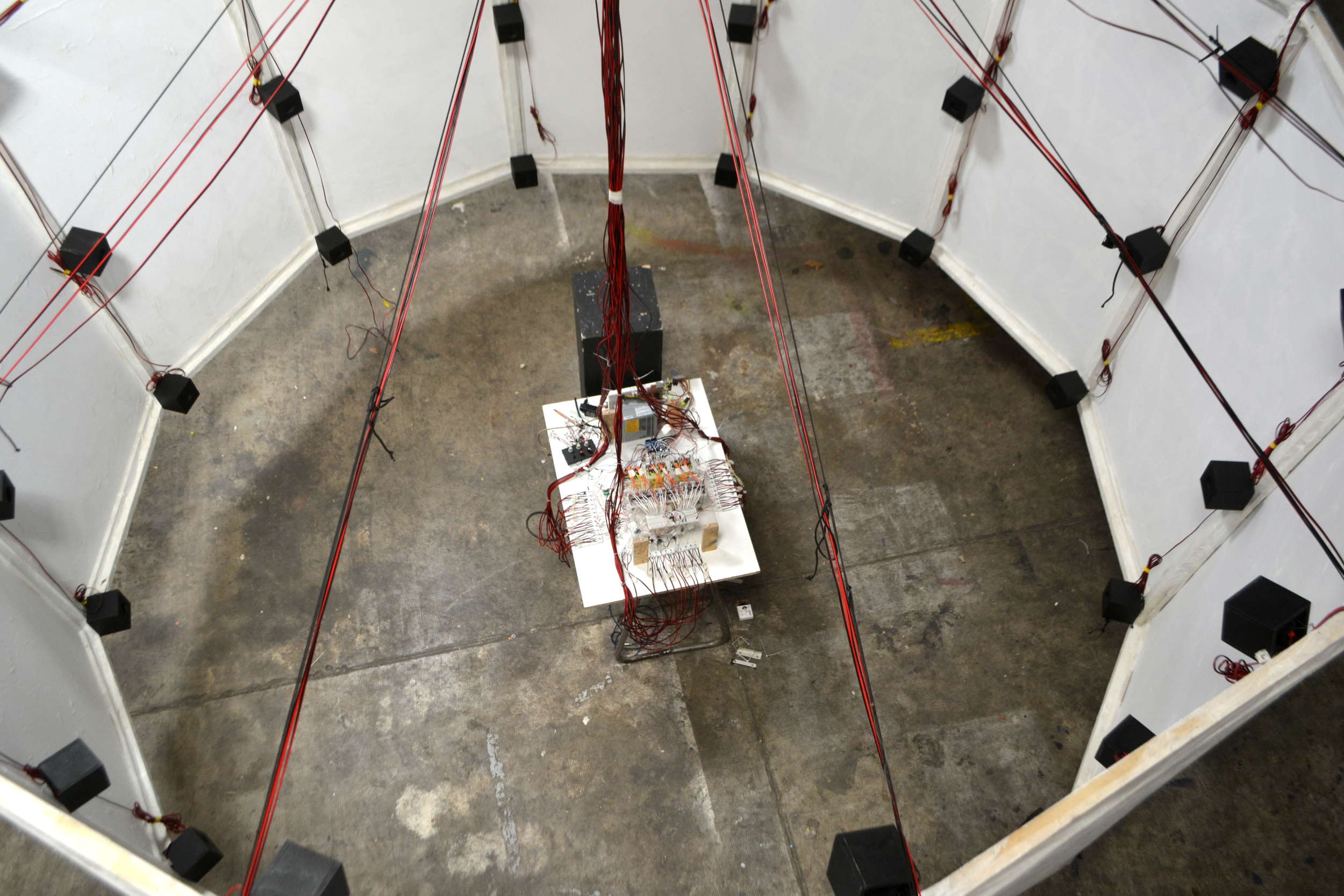

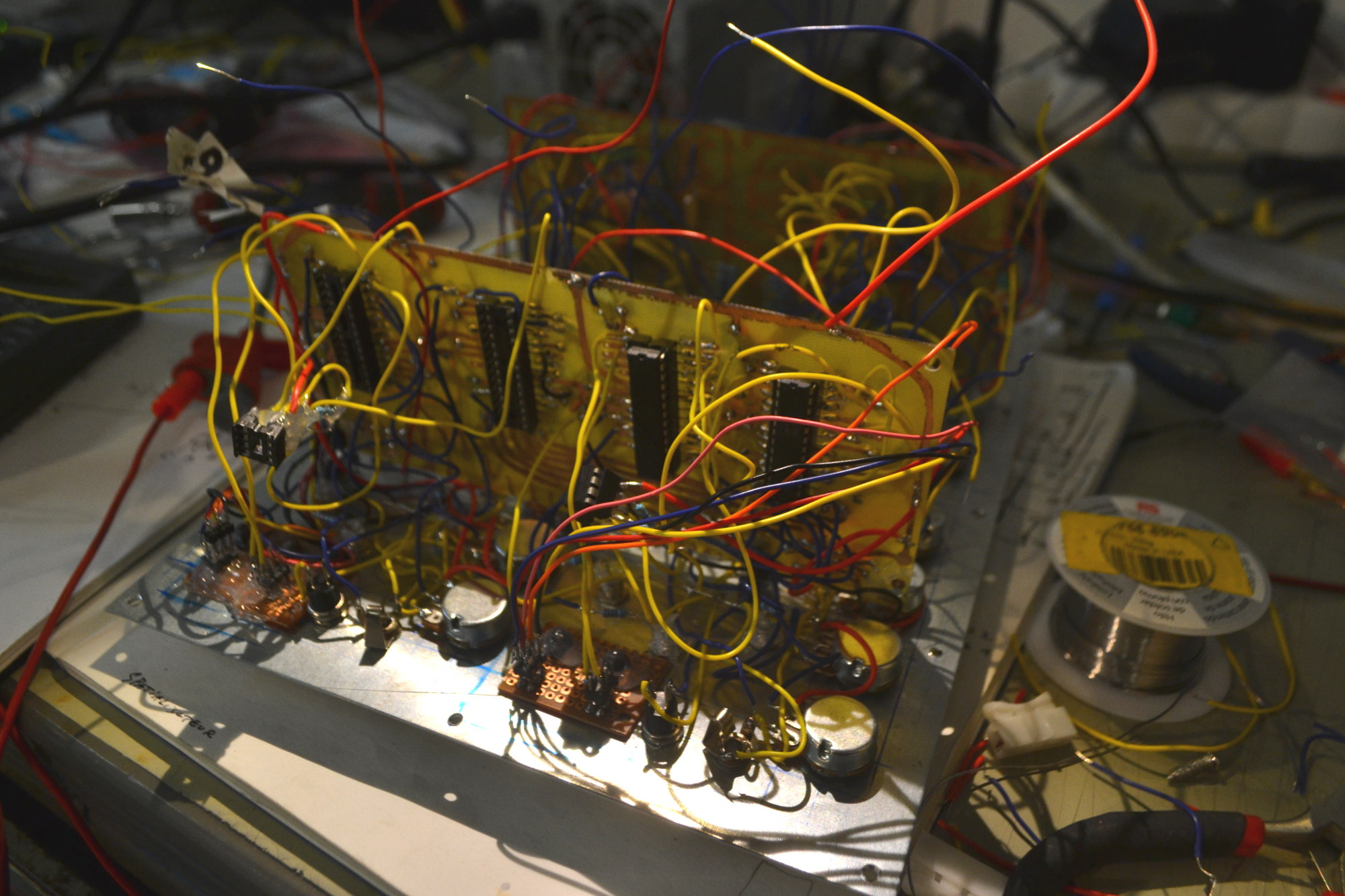

Prototype d'une version 36 voies

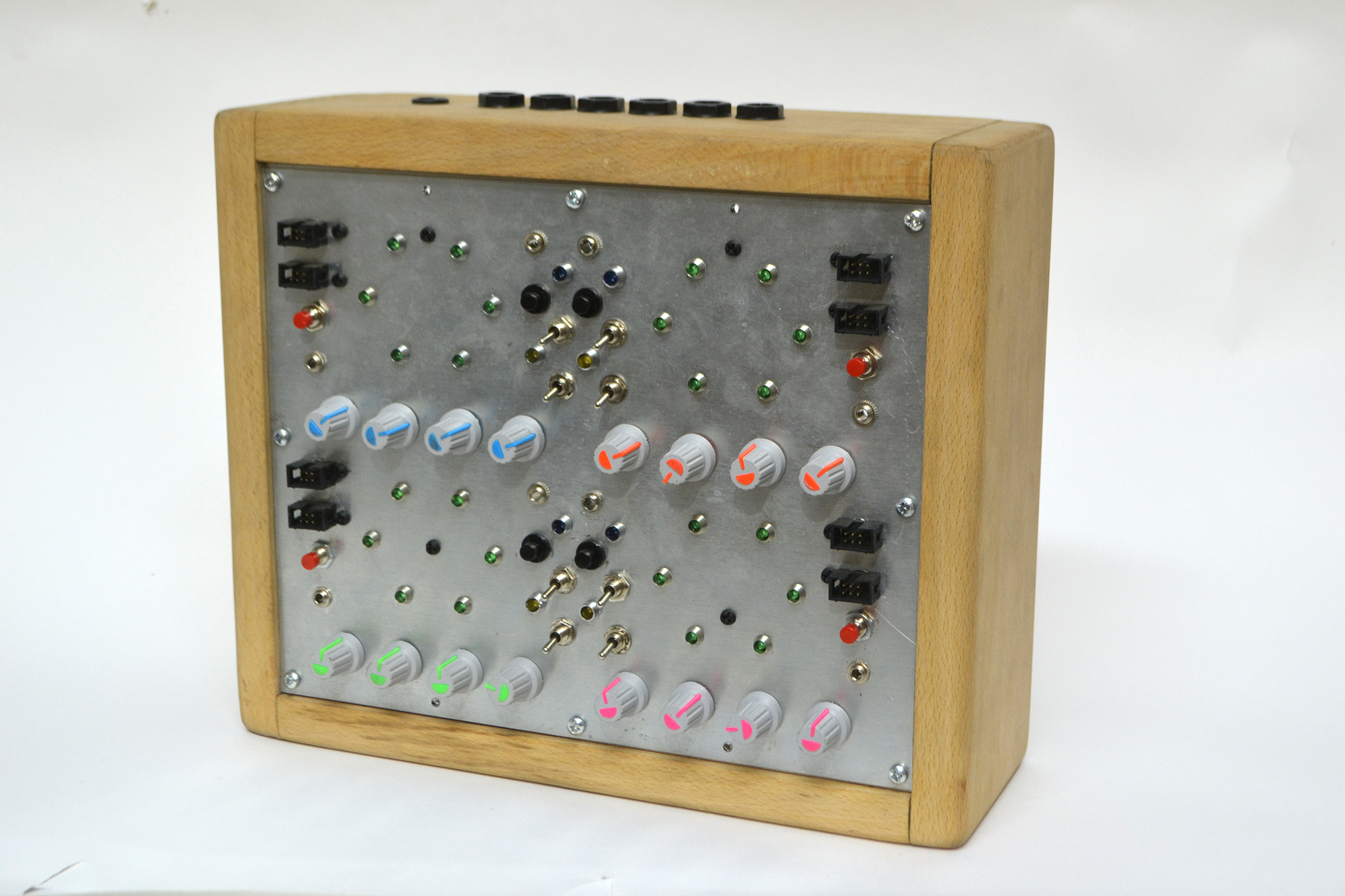

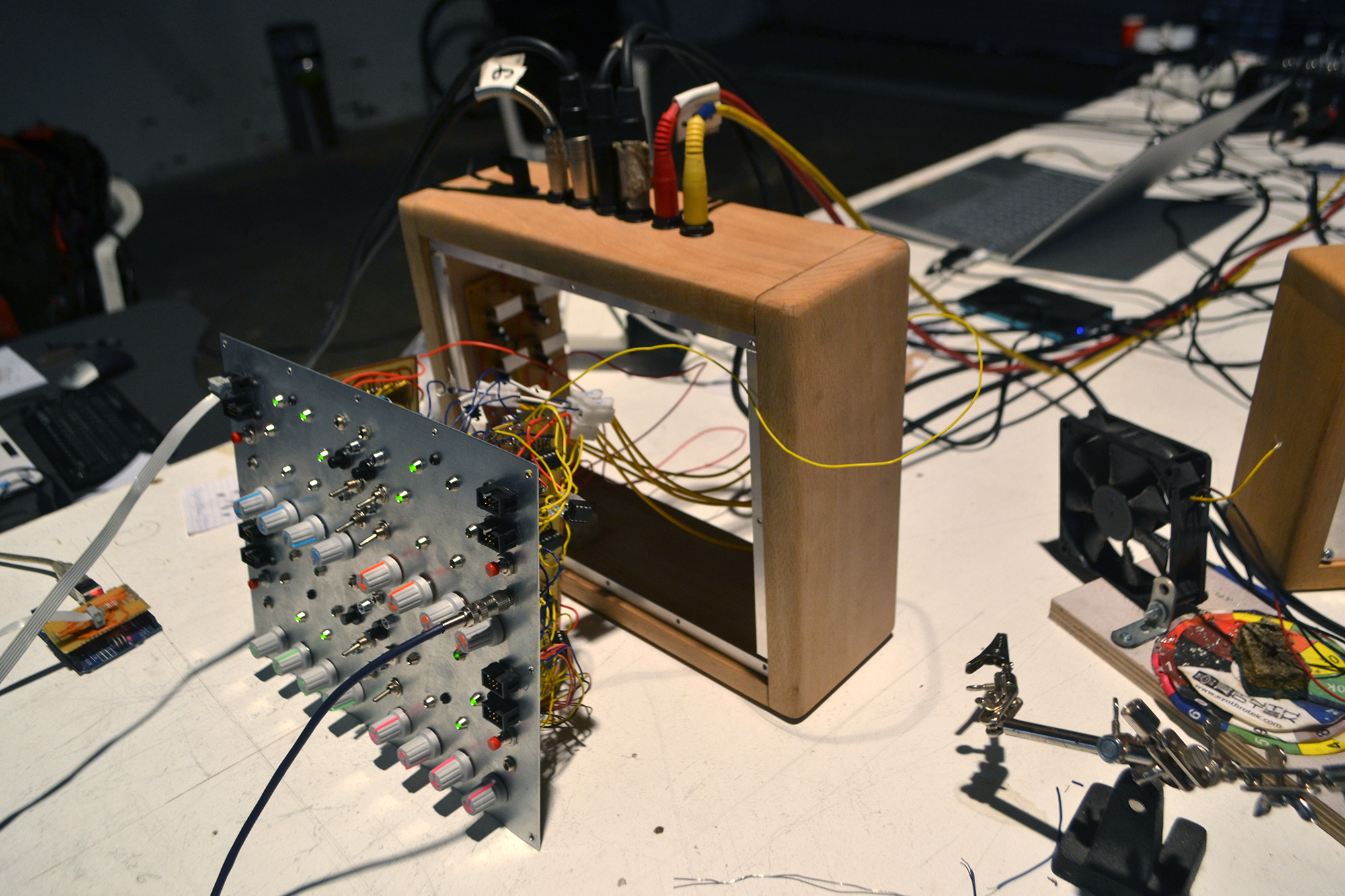

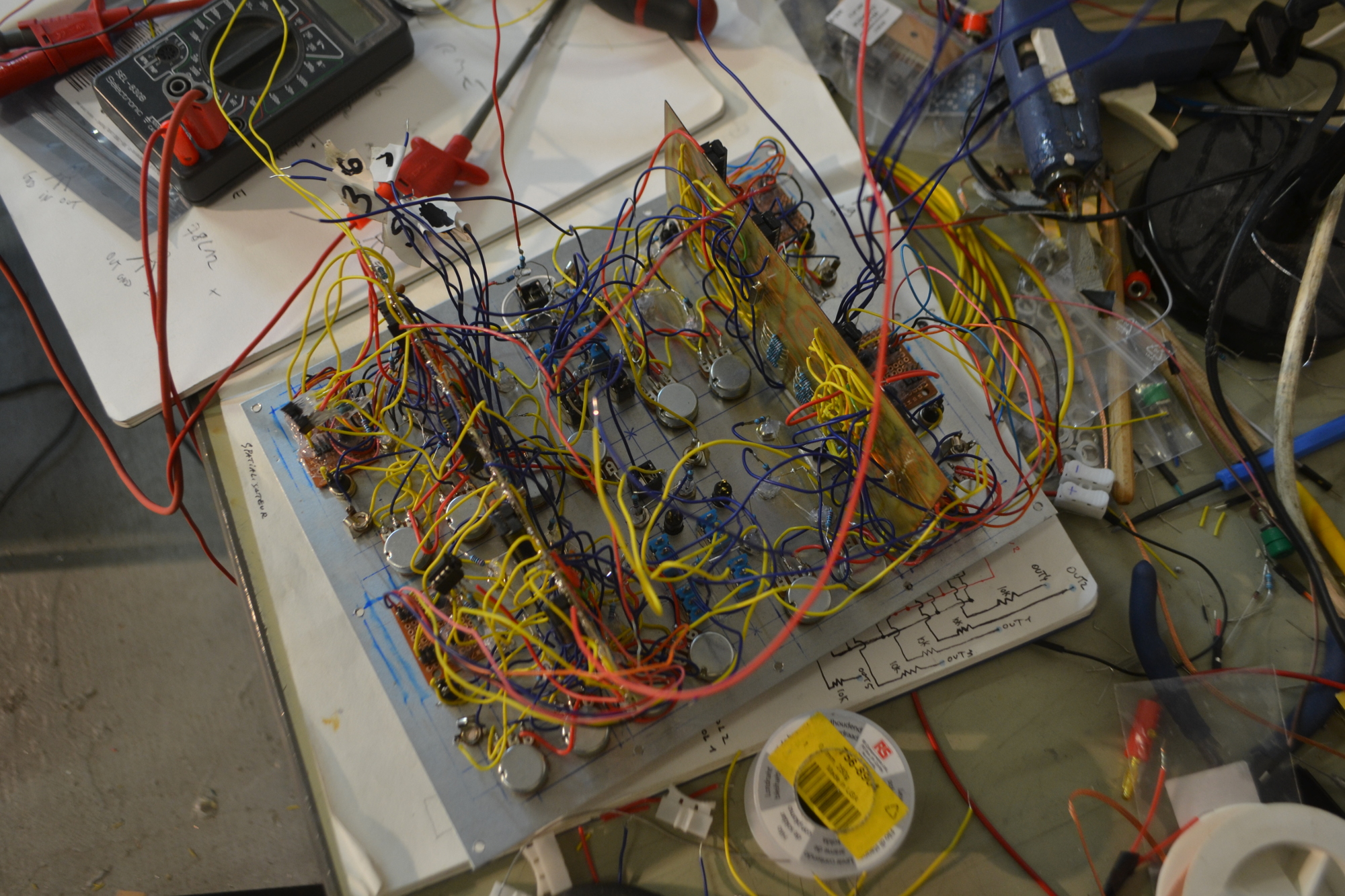

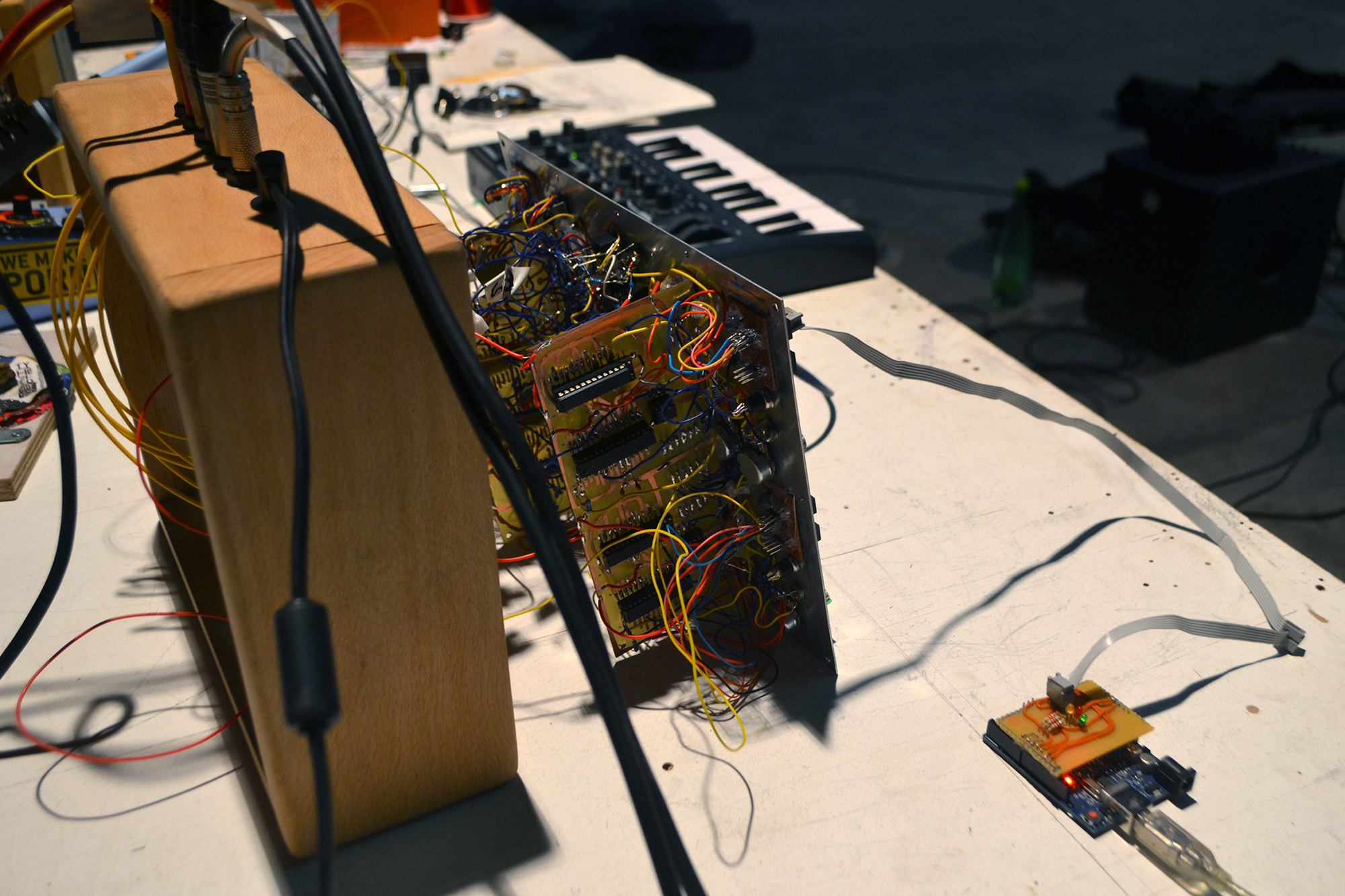

SPATIALIZATORZ v3

Le panel est composé de 4 sections identiques comprenant chacune:
- 1 entrées audio
- 6 leds qui représentent l'espace d'écoute et affichent en temps réel la position du son et le volume de chaque enceinte
- 1 entrée de type ¨control voltage¨ pour synchroniser la spatialisation avec une source exterieure
- 1 bouton poussoir pour déclencher des effets ou des variations manuellement
- 1 connecteur isp pour programmer le microcontrôleur et 1 bouton reset
- 1 autre connecteur pour prototypage
- 4 potentiomètres qui ont pour fonction :
_ de choisir le type de scénario spatial par exemple: rotation "sens trigonométrique", séquence de rotations aléatoires, onde sonore rectiligne, diffusion aléatoire, effet "ricochet"...)
_ de générer toute sorte de contrôle pour chaque preset du premier selecteur (vitesse, volume, trajectoire, chaos, combinaisons d´effets…)

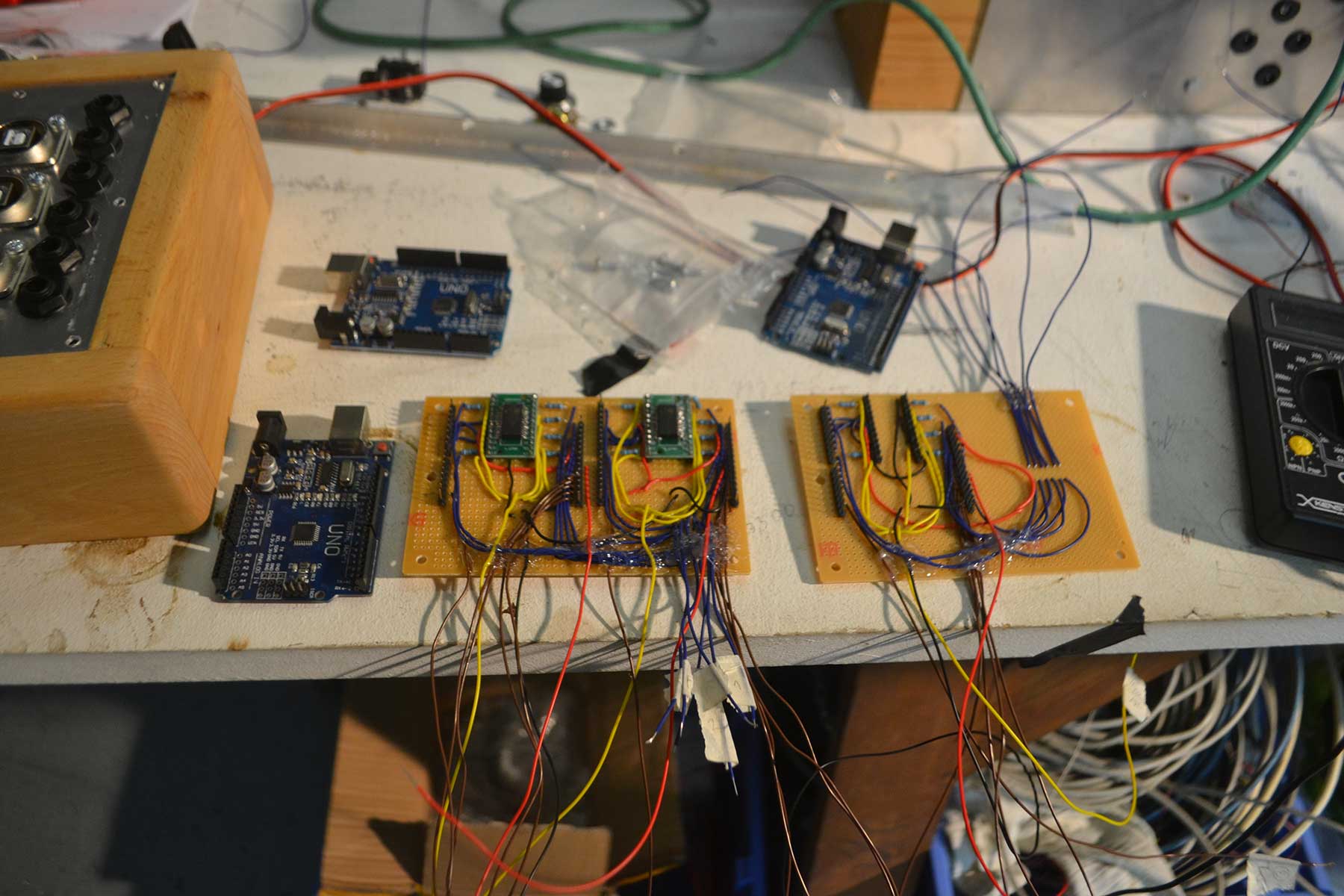

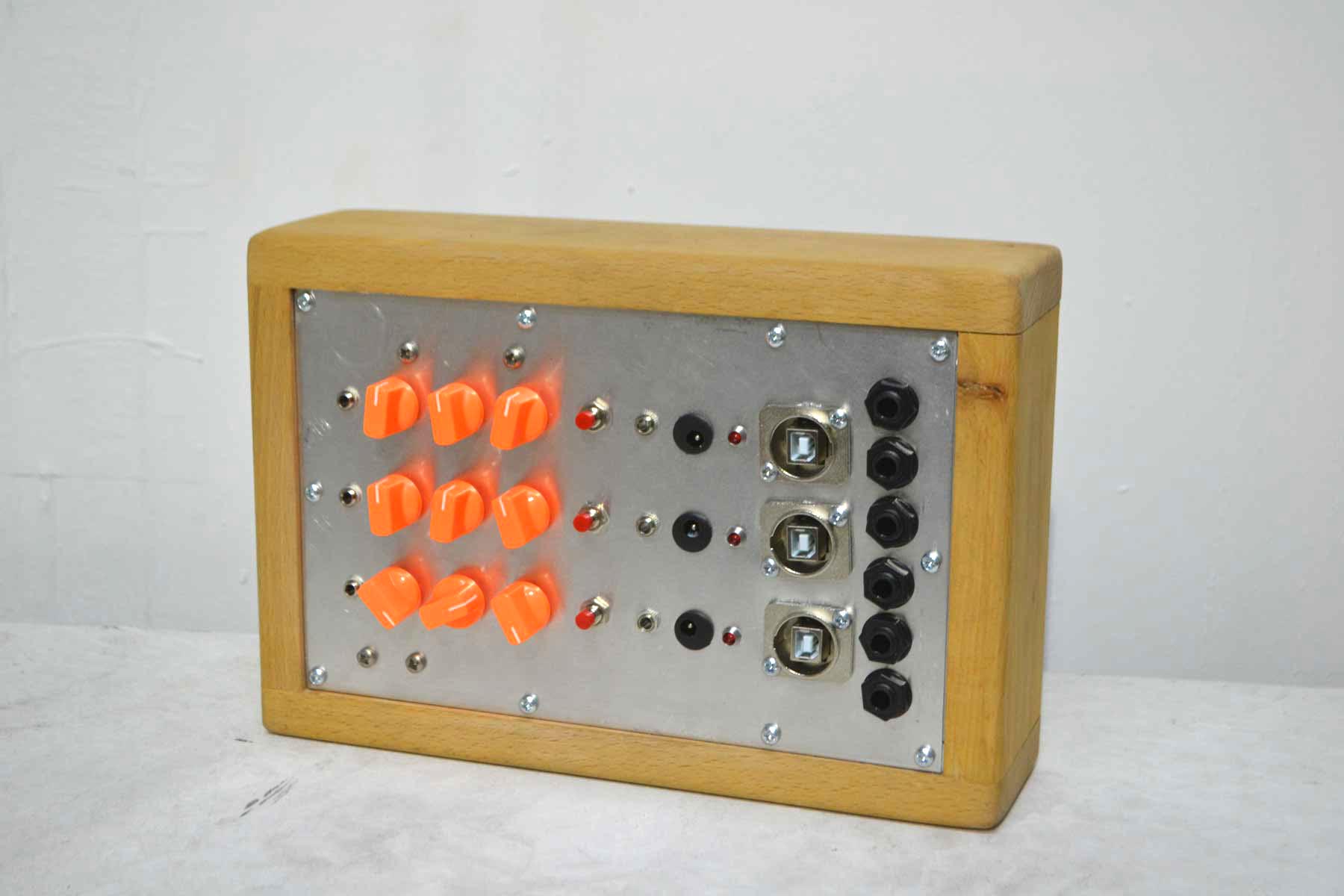

SPATIALIZATORZ v2

le montage embarque 3 cartes arduino uno, chacun couplé avec un potentiomètres digital ad5206.
3 entrées sur 6 sorties.
Pour chacune des 3 entrées: contrôle du mouvement sonore avec 3 potentiomètres, 1 push bouton, 1 jack cv in.

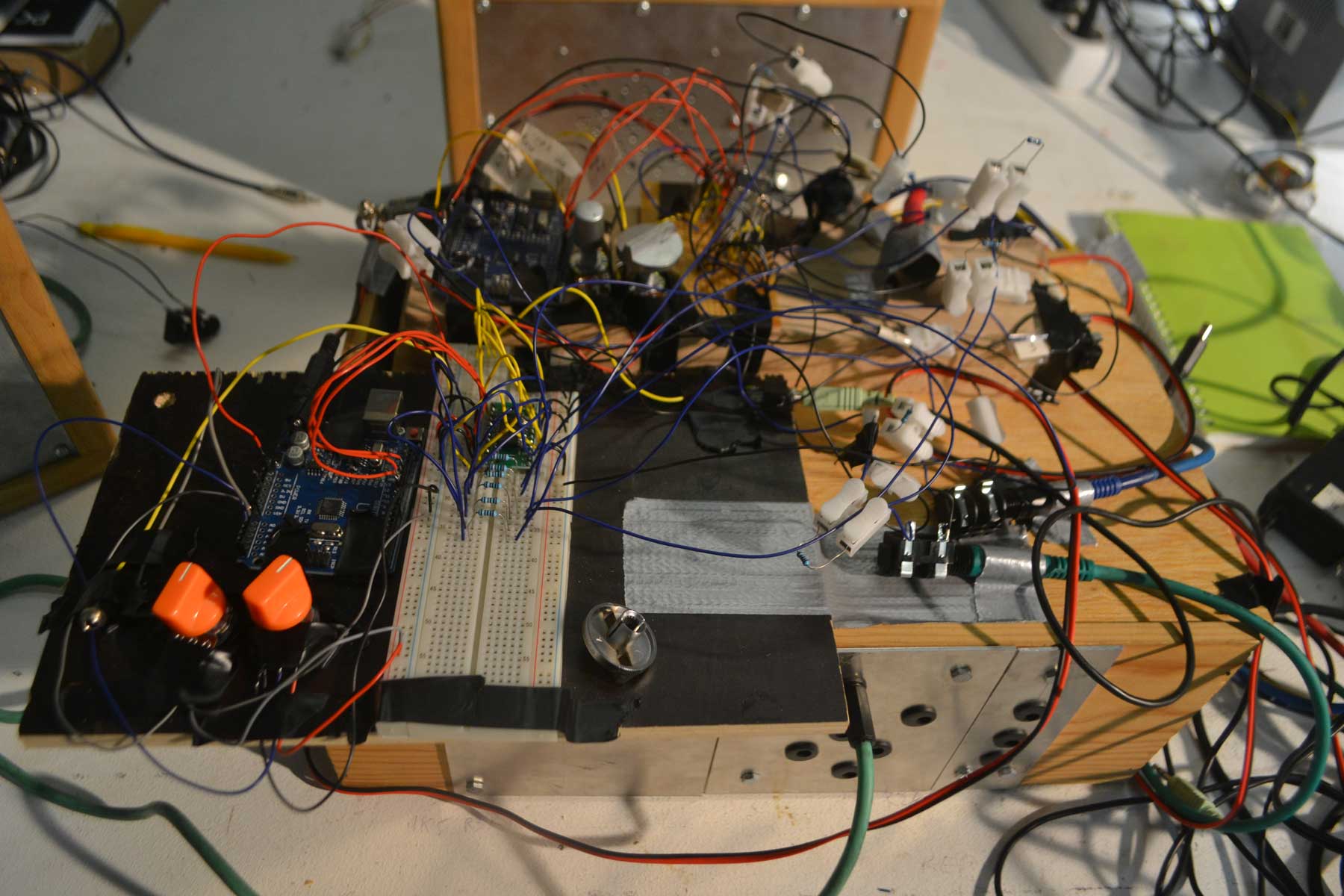

SPATIALIZATORZ v1 / SPATIALIZARNATOR

première version "spatializarnator" codé par r.i.p Ikujam
